武汉格力中央空调系列——GMV 舒睿多效型家庭中央空调
一、产品介绍

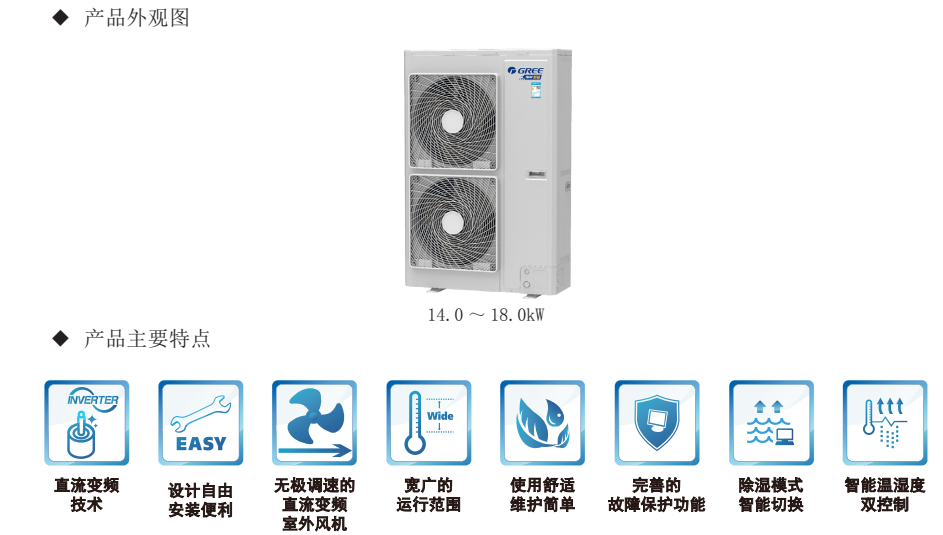

◆ 产品定义
GMV 舒睿多效型家庭中央空调是格力中央空调新一代变频多联空调机组,机组容量范围为 14.0 ~ 18.0kW,主要用于家居场所、别墅、小型办公楼等,在 Star 系列的基础上,增加温湿双控技术,满足不同场所、不同人群对空气温度、湿度的双重需求,提高了用户对空调舒适性的体验,室外机可与普通风管机、三管制风管机自由搭配,机组兼容性强。
二、产品性能与规格

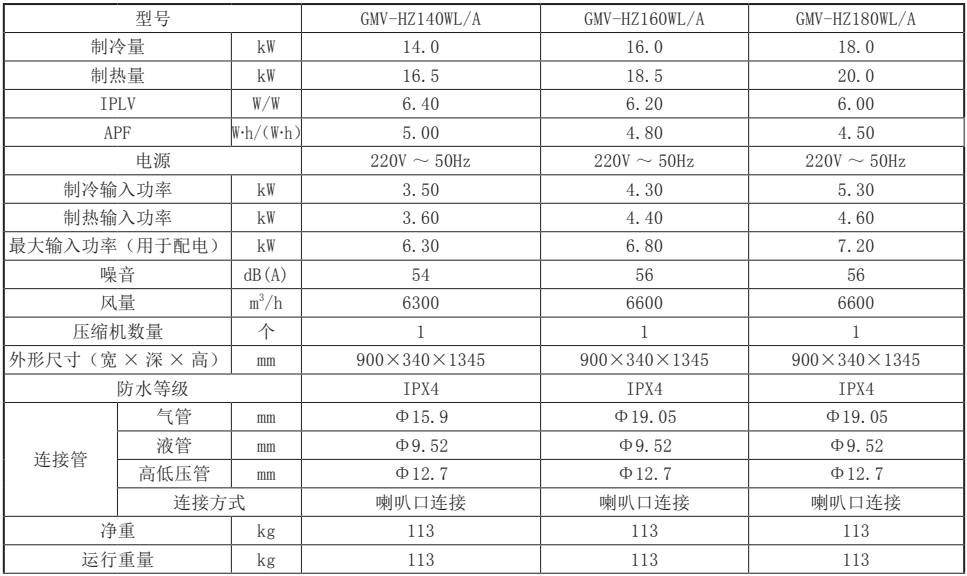

1、产品性能参数
注 :
① 本机组设计执行标准 GB/T 18837-2015、GB 21454-2008。
② 以上制冷量测试工况 : 室内干球 / 湿球温度 (27/19℃ )、室外干球 / 湿球温度 (35/24℃ );以上制热量测试工况 : 室内干球 /湿球温度 (20/15℃ )、室外干球 / 湿球温度 (7/6℃ )。
③ 机组性能参数会因产品的改良有所改变,恕不另行通知。具体参数请以产品铭牌为准。
④ 噪音是在半消音室的测量值,实际运转时由于环境的改变会稍微高点。

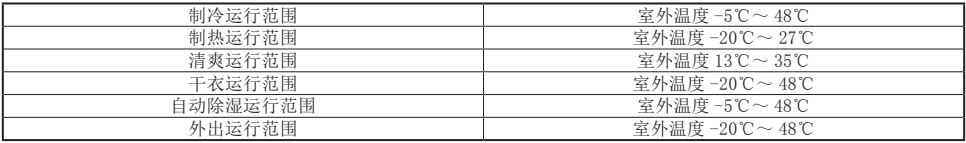

2、产品运行范围
1、产品安装注意事项
1.1 机组安装基础
必须是水泥或钢制结构,应能承受机器的运行重量,并能隔音及震动,且上平面是水平的。机组的安装基础应预留排水槽。
1.2 机组位置与环境
安装处应充分考虑强风、台风、地震的影响,加固安装;应尽量免受火、易燃物、腐蚀性气体或废气的影响;应预留通风空间;应采取适当的措施,尽可能减小噪音和振动。
1.3 机组管路连接
为避免在连接管上冷凝结露,管必须用保温材料和胶带包扎与空气隔绝。悬空的连接管路应做好支撑,支撑之间距离不超过 1m。
1.4 电气安装
◆ 所有电气安装必须由专业人士按国家和当地法律、规章进行。
◆ 机组必须可靠接地,符合 GB 50169-2016 相关要求。
◆ 现场接线时请以机身所贴线路图为准。

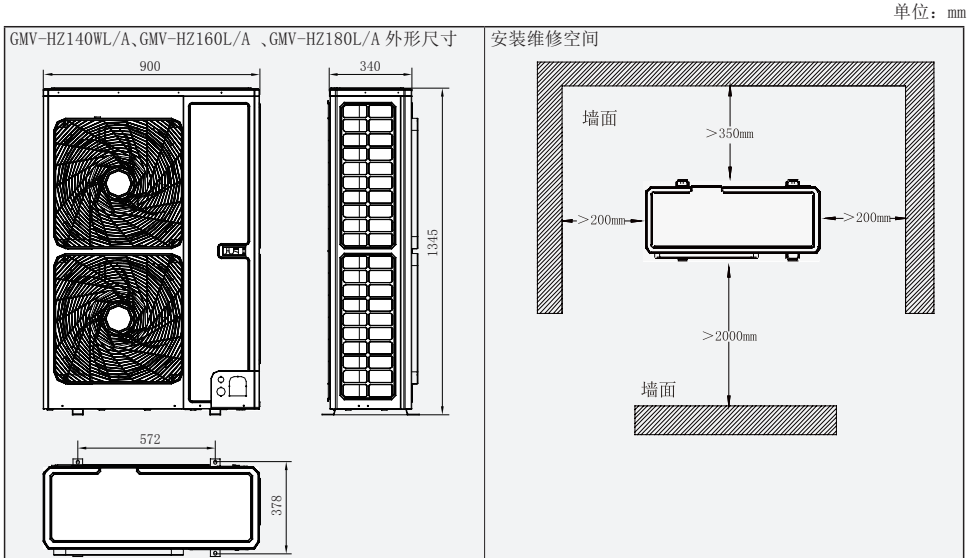

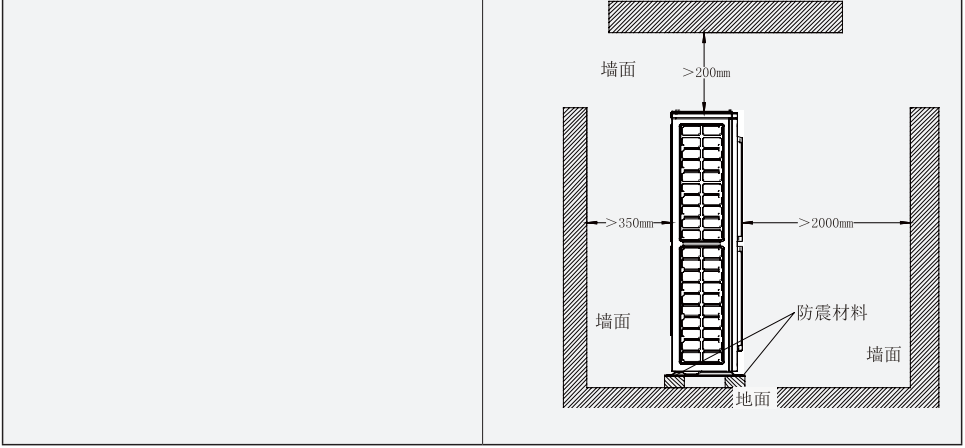

2、产品外形尺寸及安装维修空间
