格力中央空调GMV 舒睿多效型家庭中央空调工程设计及安装
一、室内、外机制冷剂配管设计

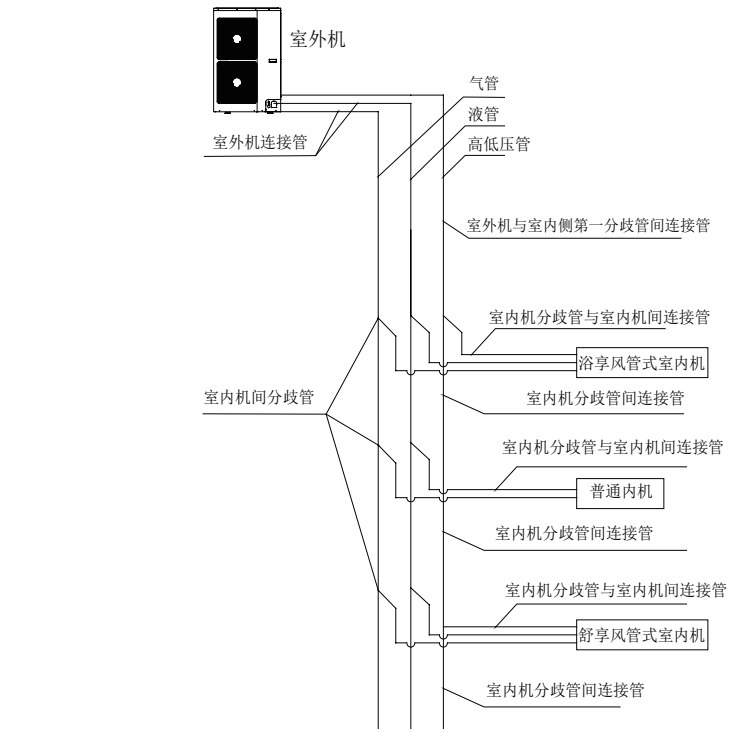

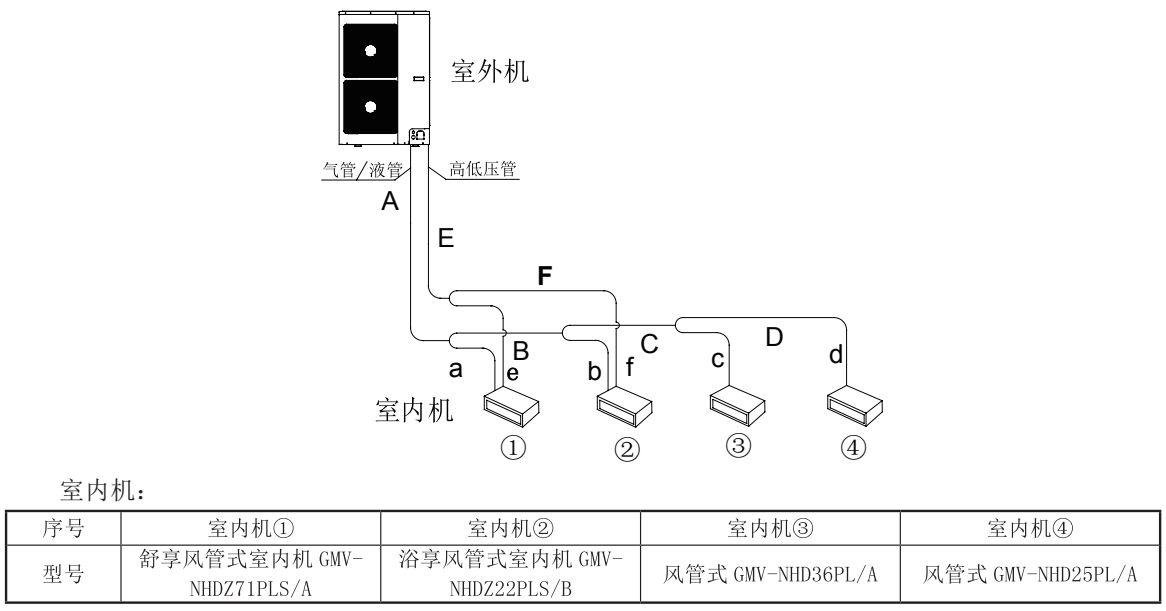

1、室内、外机配管示意图

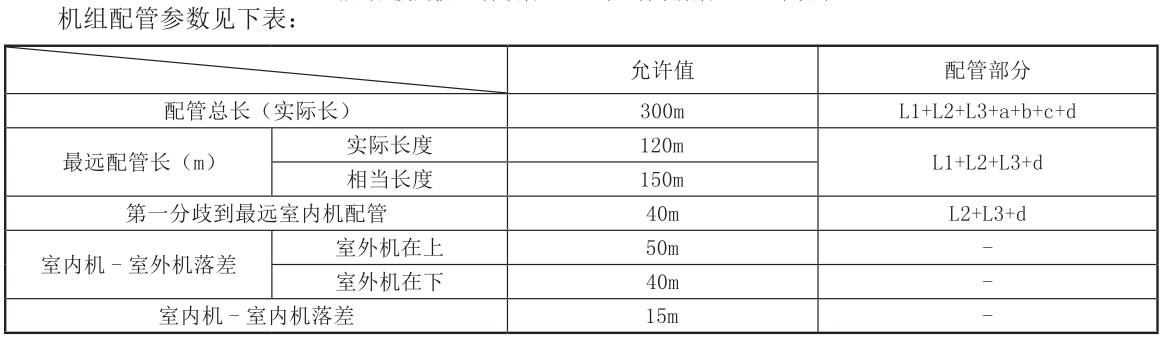

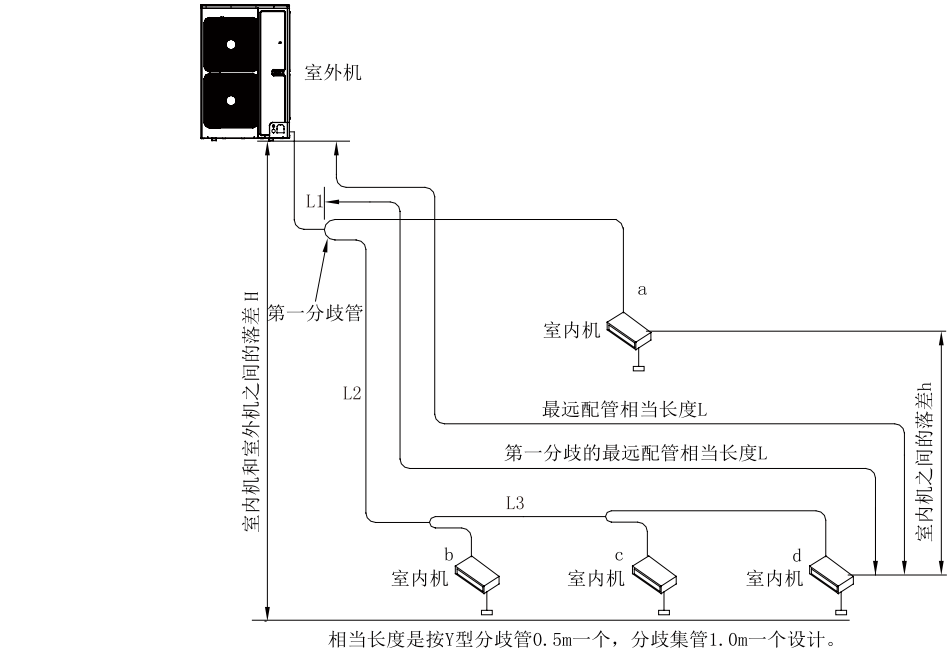

2、连接管允许长度和落差

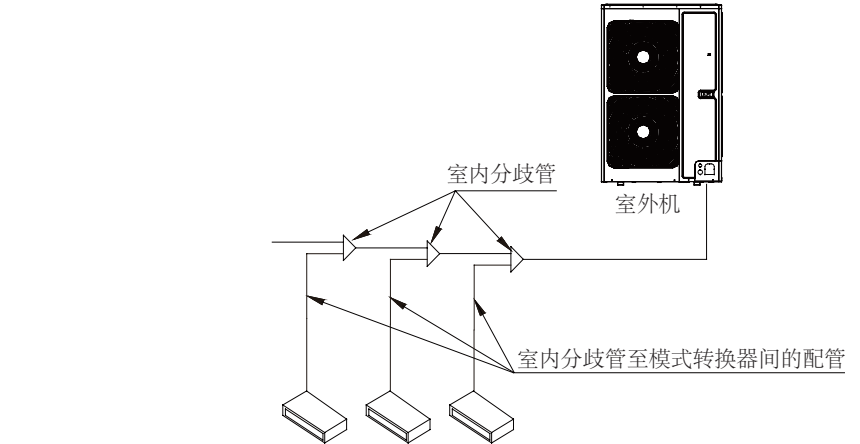

室内外机连接方式采用Y型分歧管连接，连接方式见下图
备注：一个Y型分歧管相当长度0.5m

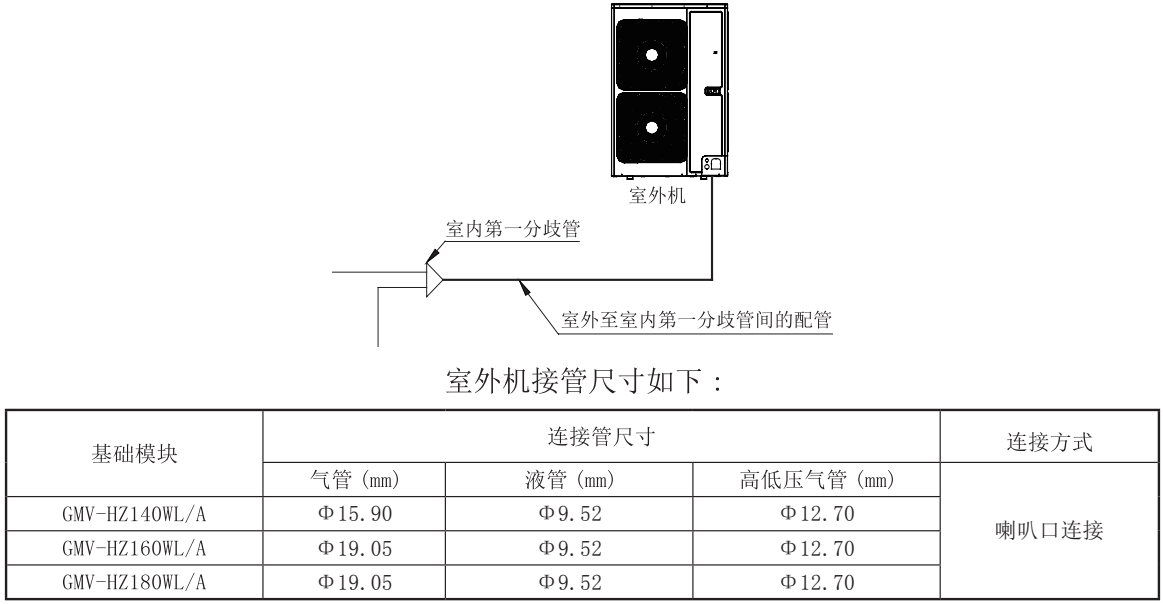

3、室外机至第室内分歧间的配管（主管）尺寸
室外机至第室内分歧管的配管尺寸按室外机的接管尺寸选择

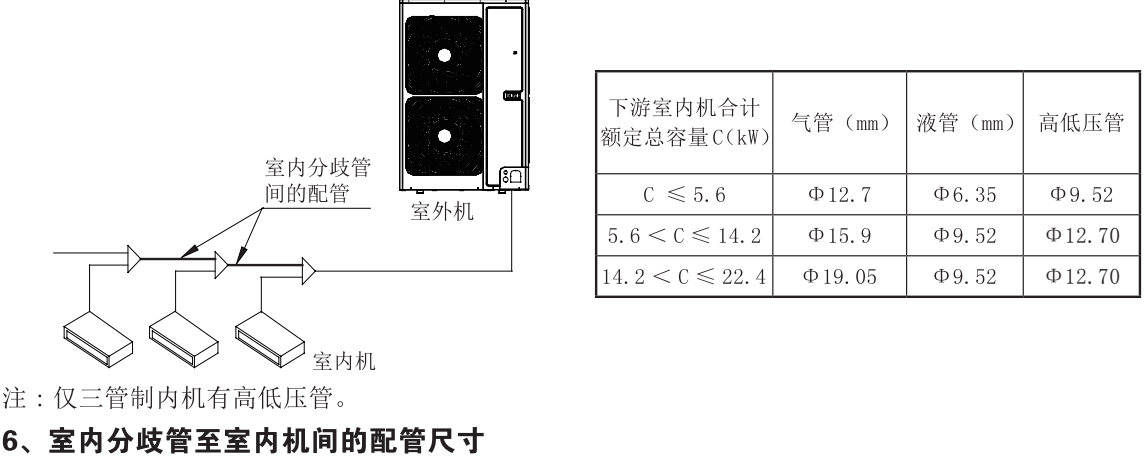

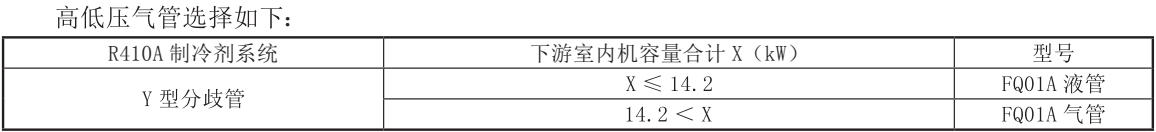

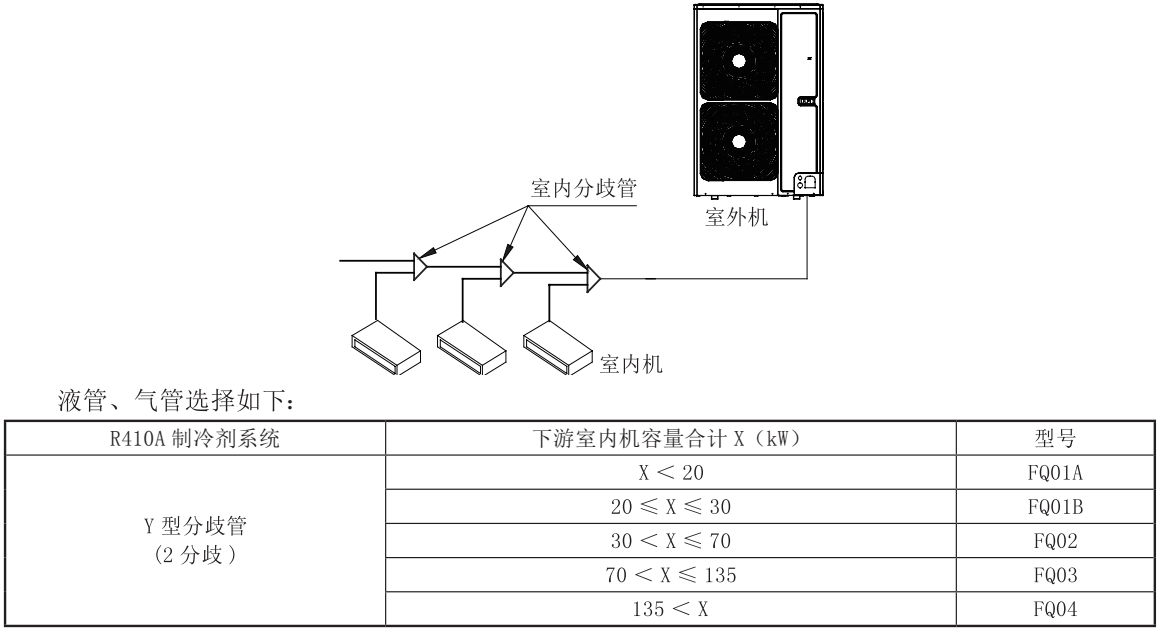

4、室内侧分歧管的选择
室内机间的分歧管选择根据下游内机总量的大小按下表选择合适的分歧管，当超过室外机容量时，以室外机容量为准.

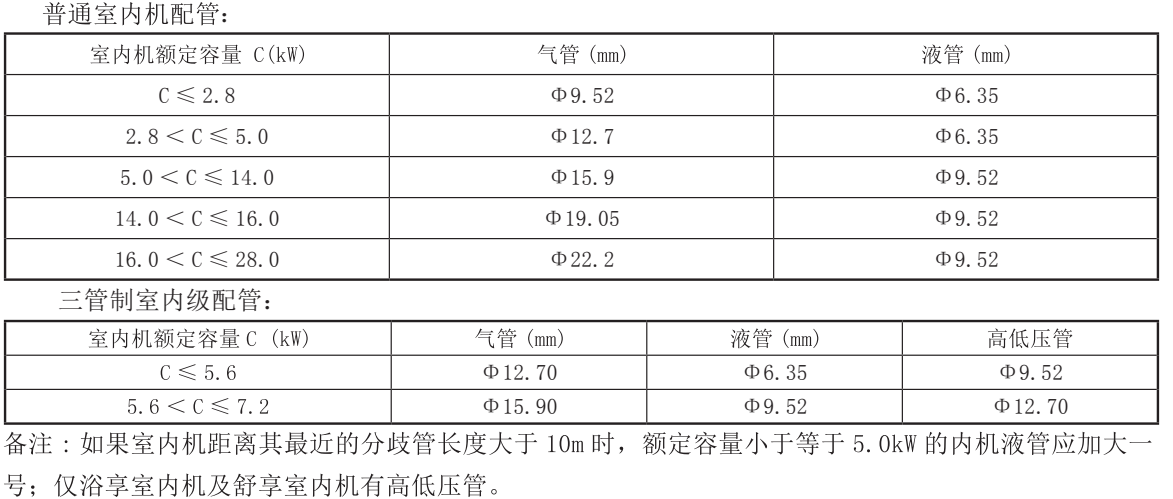

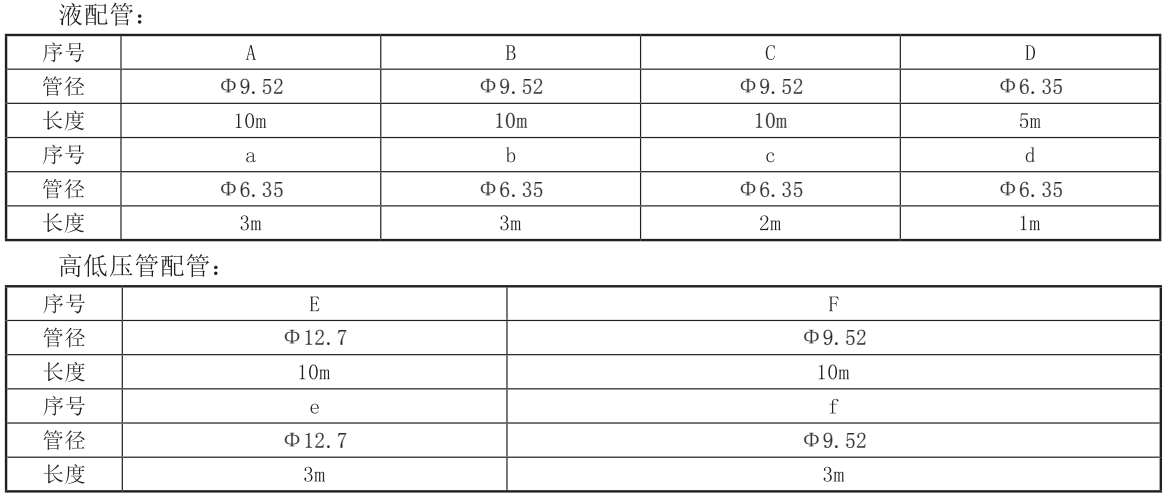

5、室内侧分歧管间的配管尺寸
室内机间的分歧管间的配管尺寸根据下游所接室内机容量选定，当超过室外机容量时，以室外机容量为准。

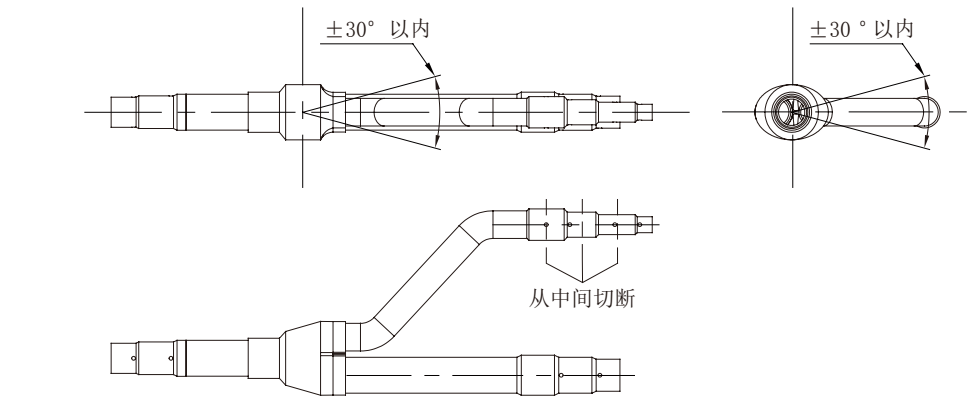

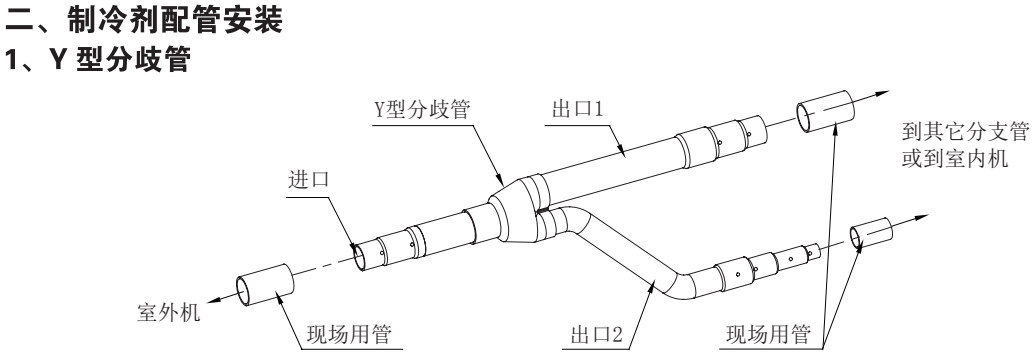

Y 型分歧管有不同管径的管段，可以方便地配合不同的管径的铜管。配管时选择合适管径的管段，
用切管器在合适管径管段的中部切开，并去除毛刺。如下图所示。安装 Y 型分歧管必须使其分歧管竖向或水平。

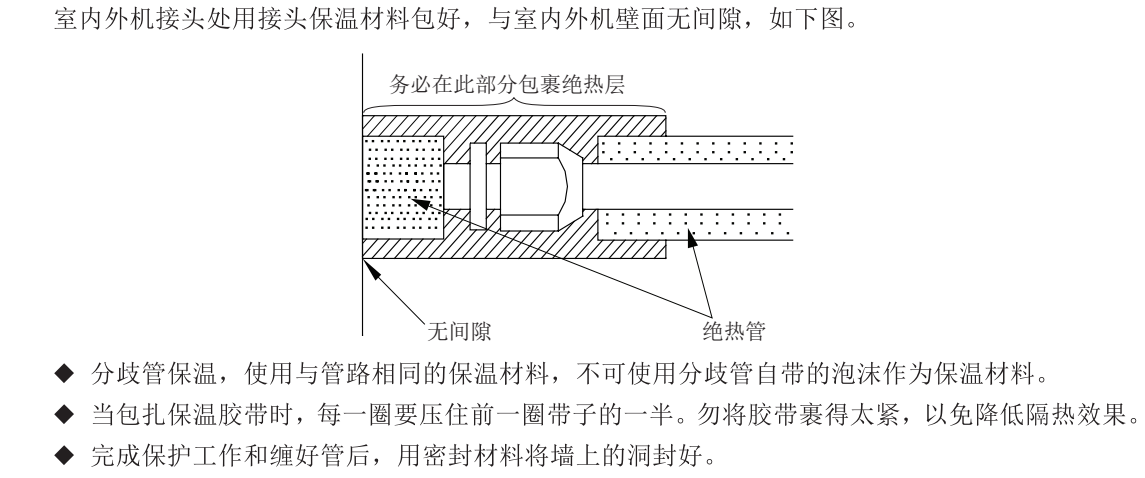

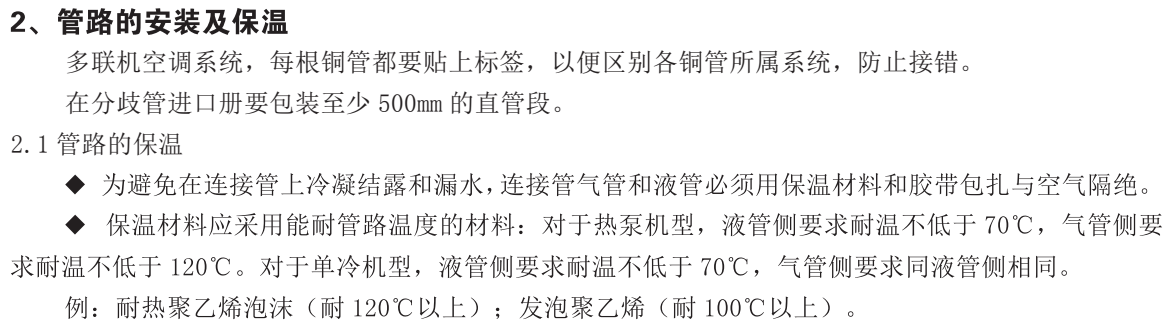

分歧管保温，使用能经受 120℃或更高温的保温材料，不可使用分歧管自带的泡沫作为保温材料
