格力中央空调商用多联机工程设计选型及安装

一、室内外机组容量搭配范围

实际工程中室外机搭配的室内机容量之和必须在室外机容量的 50% ～ 135% 之间。

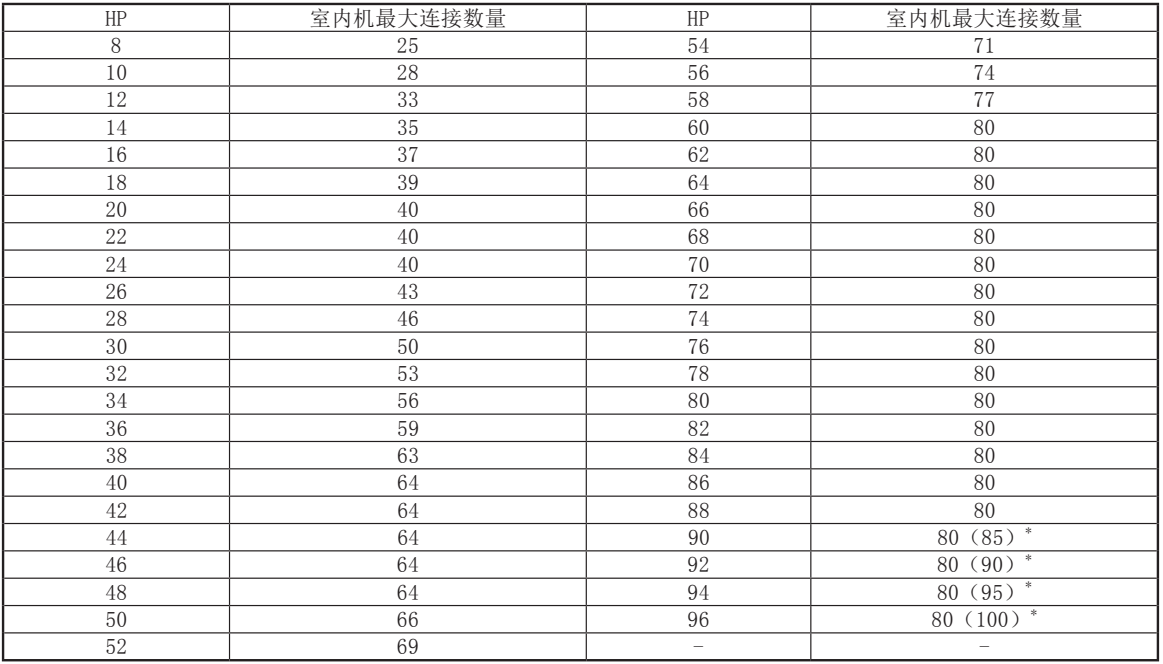

（1）室外机所配室内机数量，如下表所示：

* 括号中的******连接数量需工程订制，适用于 GMV6 人工智能室外机。

（2）室内机额定能力之和在室外机额定能力的 50% ～ 135% 之间。

（3）当室内机中有任何一台接收到运行指令，则室外机根据能力需求启动运行；当室内机全部停止运行则室外机停机。

二、选型案例

以 GMV6 室外机为例

1、基础条件

使用场所为普通办公室。

1.1 温度条件

依据制冷负荷为选型原则：外界温度：35℃ DB；室内湿球温度：20℃ WB。

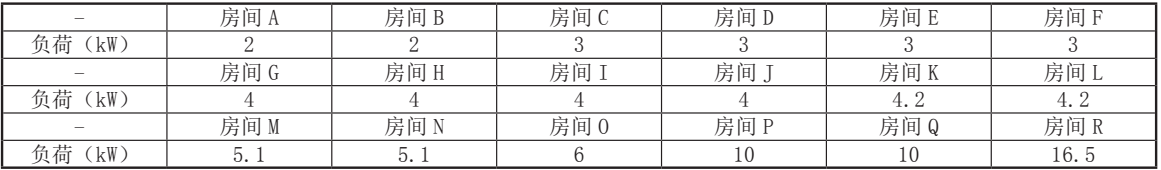

1.2 制冷负荷

1.3 配管条件

（1）室外机至室内机长管道等效长度：100m；

（2）室内、外机高度差：25m（室外机在下面）。

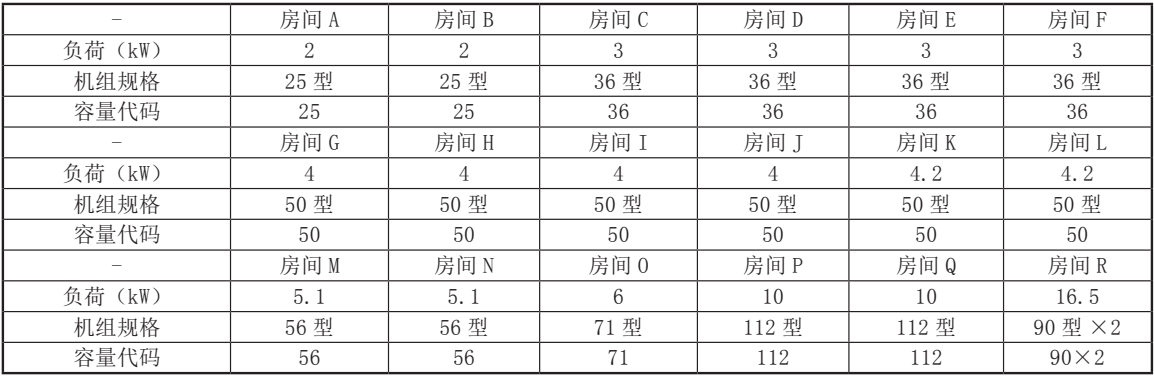

2、初选室内机

由于管道距离较长以及室内外机有一定高度差，可以初选额定制冷量较大于房间负荷的室内机，选择结果如下：

3、初选室外机

3.1 室外机选型基本原则

（1）了解清楚用户的使用习惯，在用户使用时，同时运行的室内机总容量不得大于室外机容量，否则可能会导致各室内机制冷（制热）量不足。

（2）室内机容量代码之和应在被选择的室外机容量代码的 50% ～ 135% 之间。

（3）根据实际安装各种因素的影响，推荐选择外机容量代码不能小于室内机容量代码之和。

3.2 初选室外机容量

（1）计算室内机总冷量需求

以上房间室内机的容量代码之和为 25×2+36×4+50×6+56×2+71×1+112×2+90×2 = 1081，即实际冷量为 108.1kW。

（2）确定用户同时使用率

根据用户实际使用需求，以上所有室内机均同时开启使用（即同时使用率为 1），所以所选择的室外机额定容量不能小于 108.1×1=108.1kW，否则实际使用是会导致各个房间的制冷 / 制热效果变差。

注：同时使用率 = 同时运行的室内机额定容量总和 / 所有室内机额定容量总和。

（3）选择室外机容量

查询室外机额定容量表，大于 108.1kW 且与其上偏差小的外机容量代码为 1119，即额定制冷量为 111.9kW 的室外机组。

（4）核算室内外机额定容量比率

室内外机容量比率为 1081/1119×100%=96.6%，这个数值在 50%~135% 之间，即初选的室外机容量为 111.9kW 的机组符合选型要求。

（5）确定整机型号

选择的整机型号为 GMV-1119WM/X。

3.3 室外机能力修正

室外机的实际输出能力受到工程安装（管长、落差）和实际选型环境温度等因素的影响，因此需要对额定能力进行相应的能力修正。

（1）机组配置率

机组配置率 = 室内机额定容量和 / 室外机额定容量计算机组配置率为：（25×2+36×4+50×6+56×2+71×1+112×2+90×2）/1119=96.6%

（2）环境温度能力修正系数

查阅与温度条件有关的制冷能力修正表格，在外界温度 35℃ DB，室内温度 20℃ WB 的温度条件下，机组配置率 96.6%（此处选取了 100% 配置率进行查询），制冷能力为 113.9kW。

（3）管长度和落差能力修正系数

查阅配管相当长度为 100m 和室内外机高低差为 25m（室外机在下面）的修正系数为 0.87。

（4）室外机实际能力计算

室外机实际能力 = 室外机计算额定容量 × 配管长度和落差能力修正系数

室外机实际能力 =113.9×0.87=99.09kW

3.4 各室内机实际输出容量校核

（1）计算各室内机实际输出容量

各室内机实际输出容量 = 室外机实际能力 × 室内机额定容量 / 同时运行的室内机总额定容量。

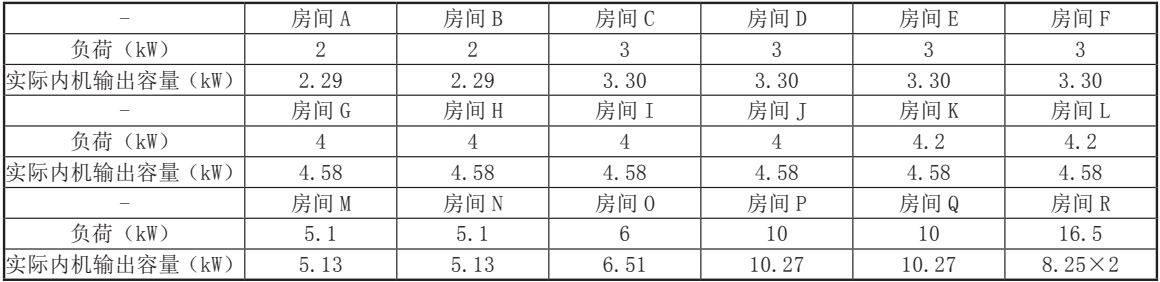

该示例中，各个室内机实际输出容量如下：

GMV-ND25PL/B：99.09×25/1081=2.29kW

GMV-ND36PL/B：99.09×36/1081=3.30kW

GMV-ND50PL/B：99.09×50/1081=4.58kW

GMV-ND56PL/B：99.09×56/1081=5.13kW

GMV-ND71PL/B：99.09×71/1081=6.51kW

GMV-ND112PM/AS：99.09×112/1081=10.27kW

GMV-ND90PMS/AS：99.09×90/1081=8.25kW

（2）校核室内机容量

校核原则：

各个室内机实际输出容量应大于等于房间计算负荷的 100%。

房间与内机负荷比较如下：

从上表可以看到，所有房间满足负荷要求。

如果不满足要求，则需要从第 2 步重新选型计算，直至满足要求为止。
