格力中央空调畅睿家庭中央空调设计选型及安装
一、能力修正
机组在不同的工况条件和不同的安装条件下制热能力和制冷能力不同,具体计算方法如下所述。
1、制热能力修正

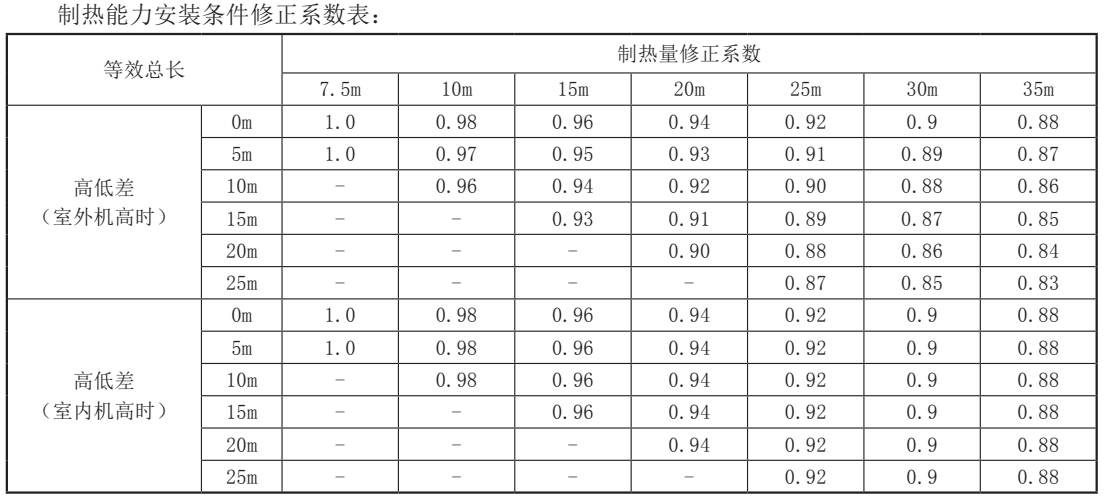

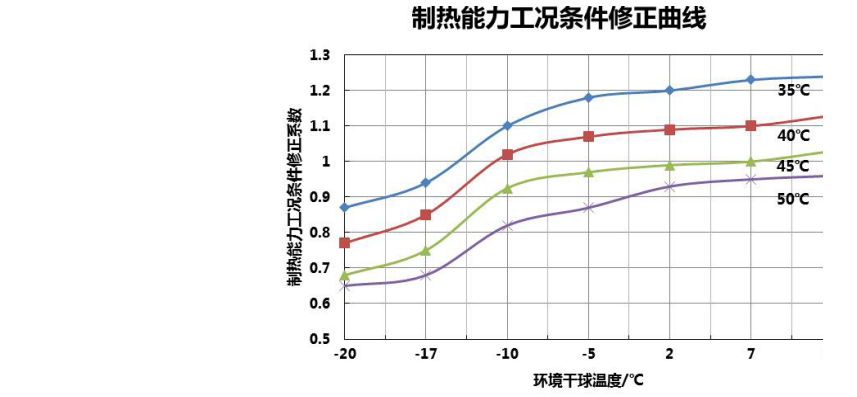

机组实际制热量计算:实际制热量 = 名义制热量 × 制热能力工况条件修正系数 × 制热能力安装条件修正系数(其中:名义制热量可从性能参数表中查得;制热能力工况条件修正系数可从制热能力工况条件修正曲线图中查得;制热能力安装条件修正系数可从制热能力安装条件修正系数表中查得。)
2、制冷能力修正

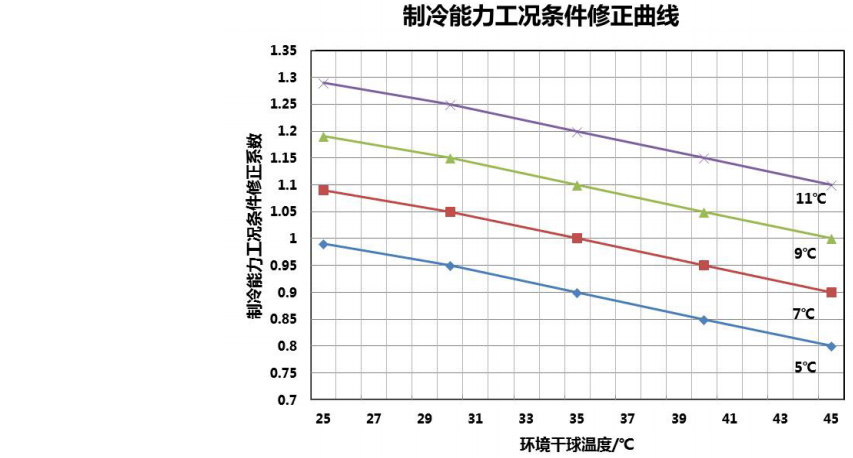

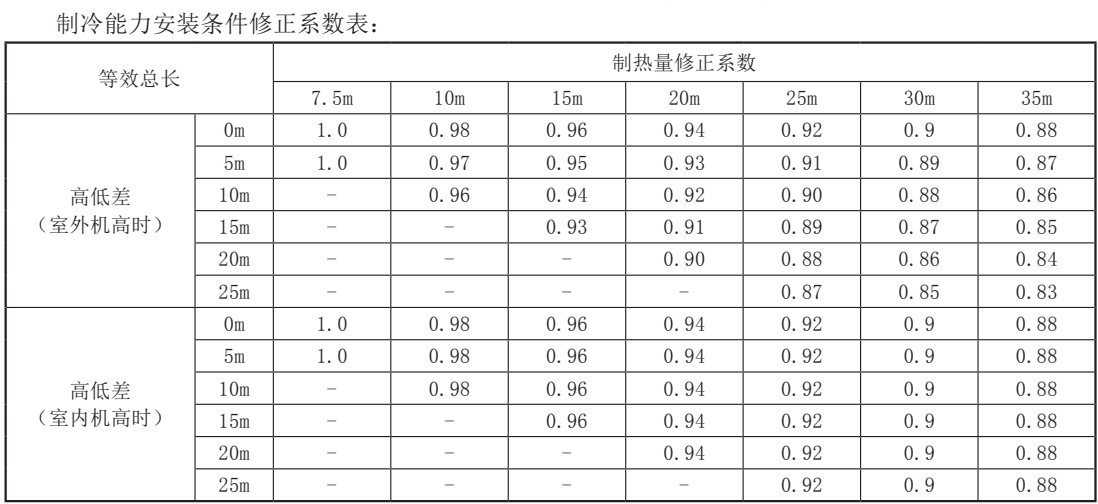

机组实际制冷量计算:实际制冷量 = 名义制冷量 × 制冷能力工况条件修正系数 × 制冷能力安装条件修正系数(其中:名义制冷量可从性能参数表中查得;制冷能力工况条件修正系数可从制冷能力工况条件修正曲线图中查得;制冷能力安装条件修正系数可从制冷能力安装条件修正系数表中查得。)
说明:上述制热能力安装条件修正系数表和制冷能力安装条件修正系数表中的等效总长指直管总长加上弯头及回油弯的等效长度之和。可当管路太长时,能量和可靠性均会降低。随着弯头数的增加,系统管路对制冷剂流量的阻力增加,这样会降低制热和制冷能力,并导致压缩机出现故障。通常选择短路径,按第二篇工程安装中章节 4.3.4 制冷剂管路安装技术要求所列举的各种机型的配管长参考。为了考虑回油,当外机安装位置比内机安装位置高且高度差大于 5 米时,则气管侧每 5 ~ 7 米设置一个回油弯。

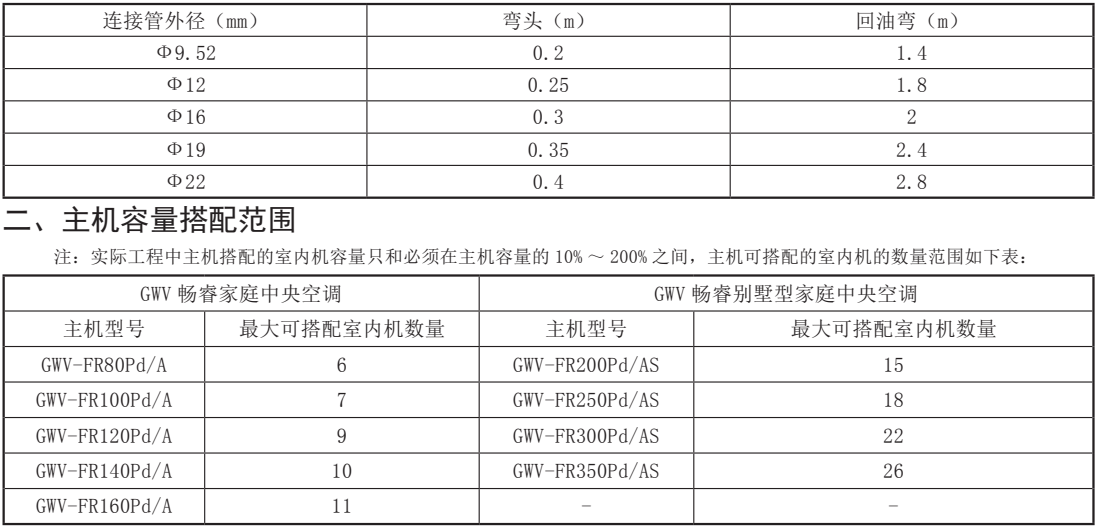

不同冷媒管弯头和回油弯相当等效直管段长度表:
三、选型举例
GWV 家用中央空调选型举例(制冷、制热选型步骤相同)。
1、基础条件
1)温度条件
环境温度:室外干球温度 35℃,室内干湿球温度 27℃ /19.5℃
2)制冷负荷

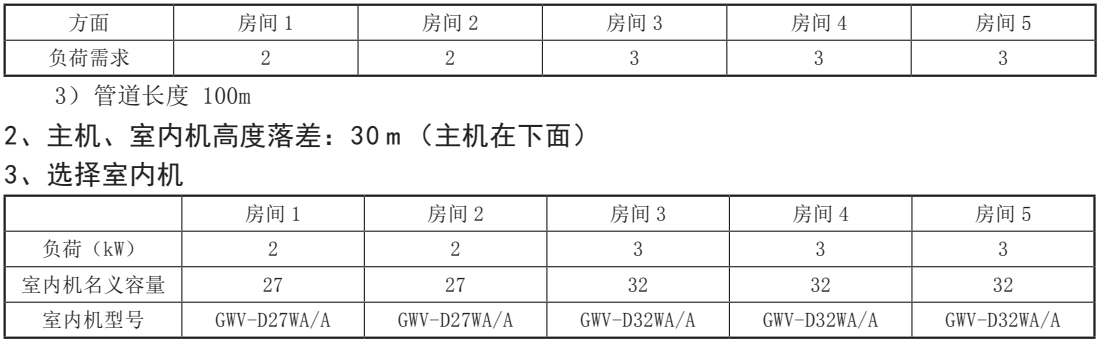

4、选择主机
室内机所需容量之和应在选择的主机名义容量的 10% ~ 200% 之间。用户实际使用时,同时运行的
室内机容量不应超过主机名义容量的 200%,否则会导致室内机制冷(热)量不足,因此,推荐选择名义
容量等于或者大于室内机名义容量之和的主机。
室内机的容量之和为 27×2+32×3=150,选择容量为 160,额定制冷量为 16kW 的主机
室内机与主机的容量比为 150/160×100%=93.75%,容量比在 10% ~ 200% 范围内,符合选型要求。
