格力中央空调 B系列全直流变频模块式风冷冷(热)水机组

一、产品介绍

1、产品概述

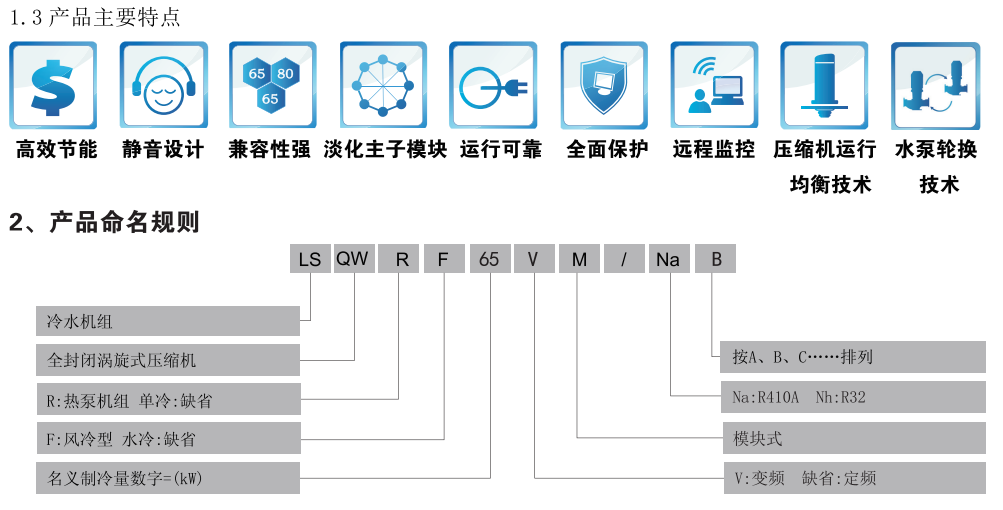

1.1 产品特点

B 系列全直流变频模块式风冷冷(热)水机组采用全直流变频技术，搭配壳管换热器和翅片换热技术，具有超高能效，运行范围宽广，广泛运用于新建和改建的大小工业和民用建筑中央空调工程，如宾馆，公寓，酒家，餐馆，办公大楼，购物商场，影剧院，体育馆，医院及厂房等各类建筑，尤其适用于对周围环境有较高要求、不允许安装锅炉、不易安装冷却塔等特殊场合。

注：

1本机组执行标准:GB/T 18430.1-2007

2名义制冷测试工况:出水温度 7C，流量为 0.172 m/(h·kw)，室外干球温度 35C。

3名义制热测试工况:出水温度 45C，流量为 0.172m/(h·kw)，室外干球温度 7C，湿球温度6C。

4具体机组参数请以铭牌参数为准。

5直接启动的压缩机启动电流< 8 倍额定电流。

6如有特殊要求可订单生产，具体设计选型可咨询当地销售机构，我们将******程度满足您的要求。

三、产品安装

1、产品安装注意事项

1.1 机组安装基础

◆安装基础应有专业设计人员根据现场情况进行设计。

◆机组的安装基础必须是水泥或钢制结构，应能承受机器的运行重量，且该面必须水平。

◆机组安装处应尽量免受火、易燃物、腐蚀性气体或废气影响。

1.2 安装位置与环境

为确保机组的正常运行和防止故障，安装工作必须由具备一定制冷空调知识并有相当经验的技师承担，安装前应仔细阅读安装说明书。

◆应位于室外有充足新风的地点，并考虑地基的承重

◆保证机组有足够的空间，以利于进风和设备维护。

◆机组上方不能有遮挡物。

◆机组地面应预留排水地沟。

1.3 机组管路安装

水系统管路连接时需要注意以下几点:

◆注意壳管换热器的进出水管标志，避免接管错误。

◆机组中冷冻水进出水管接头应安装柔性的接头以减少振动。

◆在冷冻水进出水口处应安装温度计、压力表及闸阀。

◆在水循环系统的高点或具体突出处安装手动或自动放汽阀。

◆管路系统试压完毕后，应在进出水管上敷设保温层以减少热损失，同时可以有效避免淋露现象。

◆水系统中不可避免有一定杂质等脏东西，这些杂质会造成壳管换热器脏堵。在水路清洗时，须先将机组进行旁通，以免冲洗后的污水进入机组系统内。

◆在冬天环境温度很低的情况下，夜间停机时期会使壳管蒸发器和管道内的水结冰而损坏设备和管道。为防止冻结，在机组停机时禁止切断电源，否则将无法运行机组的防冻结保护功能。安全的方法是将水完全从管道内放掉并切断电源，也可以在水系统内添加乙醇和丙醇混合物来防冻。

◆因乙二醇等防冻液对镀锌钢管有腐蚀性，因此，要添加防冻液的空调冷冻水管道系统，不得使用镀锌钢管，应采用无缝钢管或焊管。

注意:绝不可使用盐类混合物，以免腐蚀机组，损坏设备

1.4电气安装

◆所有电气安装务必由专业人士按当地法律、规章和相应的安装使用说明书进行

◆机组必须可靠接地，符合 GB 50169 相关要求。

◆电源一定要使用规定的额定电压及中央空调机组专用电源。

◆电源线应有可靠固定，以免接线端子受力。请不要用力拉动电源线

◆电源线线径应足够大，电源线和连接线损坏必须用专用的电缆线来更换

◆接地应可靠，应接在建筑物的专用接地装置上，一定要请专业人员安装

◆必须安装可切断整个系统电源的空气开关和漏电开关。

◆空气开关应同时具有磁脱扣和热脱扣功能，以保证短路和过载都得到保护

◆现场接线时请以机身所贴线路图为准。

1.5 机组防震及防噪声

◆应采用橡胶减振垫、橡胶软接头等，以减低机组的噪音，减弱振动。

◆机组安装位置应避免选在窗下和建筑物之间，以防噪声污染，必要时采用隔音措施。

1.6 水质要求与清洗

在水系统管路经多次冲刷排污后，确认水质洁净度符合要求。系统再次注水排空后开启水泵。确认

水流量、出口压力符合要求。

当冷冻水使用工业用水时很少会产生水垢，但使用井水或河水会产生较多的水垢和沙子等沉积物水垢和沙子在蒸发器中会减少水流量，导致冻结事故。因此，这些水在流入冷冻水系统前要经过过滤并用软化水设备进行软化。使用前应先分析水的 PH 值、导电率、氯离子浓度、硫离子浓度等。

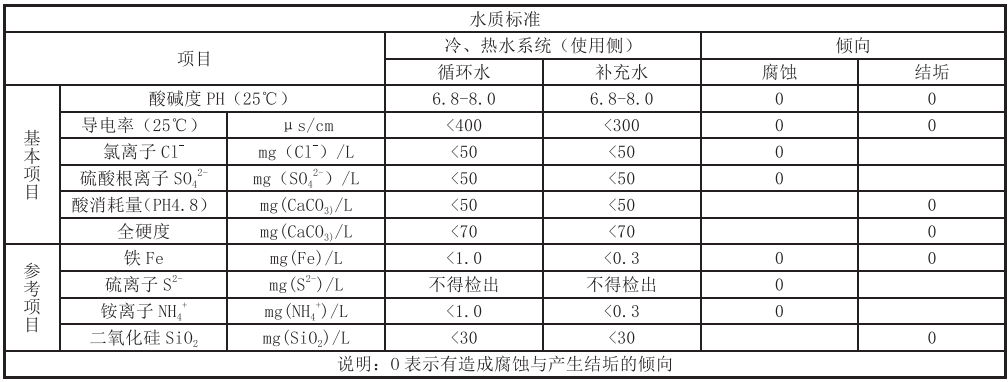

以下是机组要求的水质标准:

即使水质得到严格的控制，机组长期运行后，壳管换热器传热表面仍然可能会沉积氧化钙或其他矿物质，当这些矿物质在传热表面结垢较多时，会影响传热性能。可采用甲酸、柠檬酸、醋酸等有机酸清洗。

因此,必须定时清洗水路系统,并且6~12月清洗一次。清洗时可采用草酸、醋酸、甲酸等有机酸清洗但不能用含氯强酸来清洗，这样可能会造成换热器内铜管腐蚀，进而导致水和冷媒串通，清洗时可参照如下方法进行:

◆准备工具及物料说明

环保安全清洗除垢剂若干包，或同类水系统清洗药水。

◆操作方法:

第一步:按系统水容积和结垢量估算除垢剂用量 (一般购买除垢剂的使用中已注明)

第二步:将环保安全清洗剂或同类水系统药水放入补水水箱，随补水系统灌进冷却水系统

第三步:隔 10 分钟后点动水泵 (只开水泵)，让除垢剂加快扩散和溶解水中;

第四步:完成以上操作后，按以下步骤操作:

1)水泵连续运行 1~2小时(期间可正常使用设备，不会造成停机) ;

2)运行1~2小时后，置换清洗液，以金属防锈剂进行防锈处理。将壳管内和系统内水全部放完查看放水水质，如果水质浑浊，即说明清洗效果比较理想:

3)打开机组壳管进出水口，检查管路中结垢是否已经清除，如果壳管内部管壁上还附有水垢，请重新单独清洗壳管(需专业人员进行清洗)，清洗后的壳管重新用清水清洗，如果壳管底部还有泥沙、水垢等杂质，则将清洗后的水从接水管侧倒入壳管，清洗，并把清洗后的杂质和水通过壳管排污口排出

4) 恢复水系统，放完后加满清水，然后再运行 1~2 小时;

5) 停机排去废液如系统不能停机，可边补清水边排污，将系统废液全部置换干净(至排污水清澈透明、PH达7时为置换干净) ;

6)重复4~5次上述步骤

7)步骤 6 完成后将水系统中的过滤器拆下清洗(或更换) ;

8) 查看壳管进、出水温差是否有明显改善。

注意事项

1) 环保安全清洗除垢剂为无毒物料，但注意倒放时，水不能溅到眼睛中。

2) 手有伤口者不能操作以上步骤。

清洗前后要查看机组运行情况，总结清洗效果，需要记录清洗前后的机组参数。

3、产品电气安装

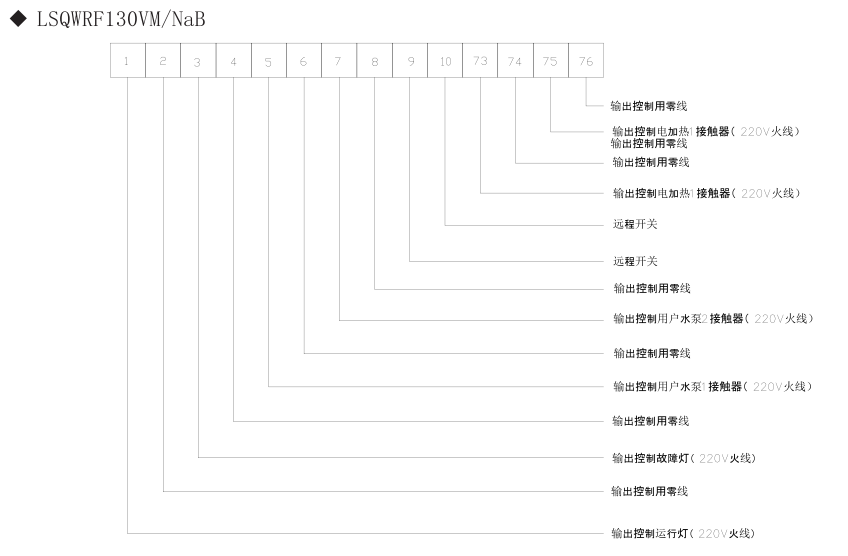

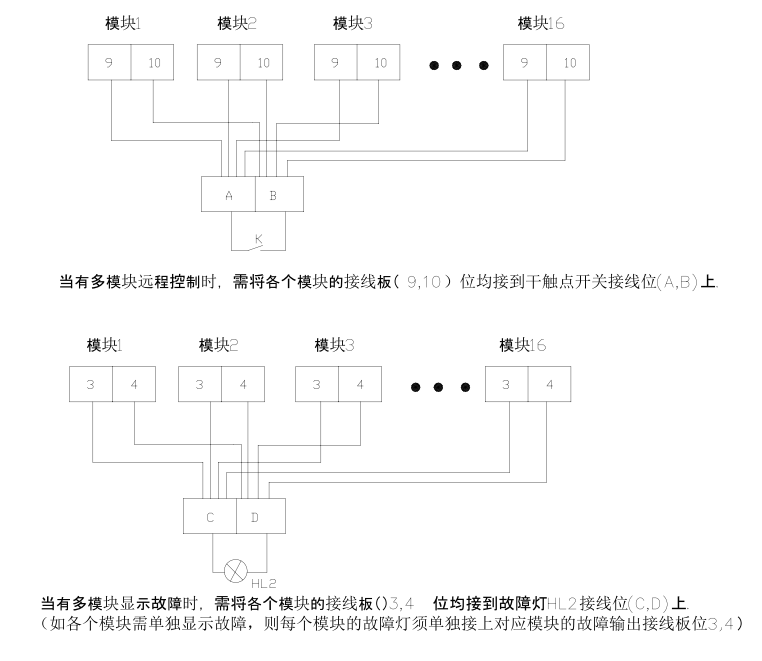

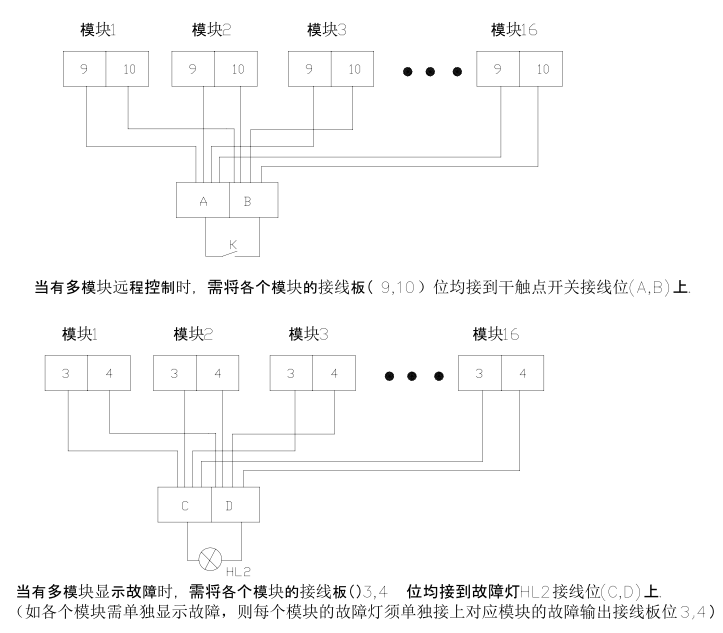

3.1外部控制线用户接线示意图

1) 用带屏蔽层接地的三芯通讯连接线将各模块之间的 CN33、CN25 连接起来，并将通讯线的地线可靠接地。方法如上图所示。

2)同样用带屏蔽层接地的四芯通讯连接线将显示板 CN4 连接到机组中有空闲 CN25 的主板的CN25中。并注意四芯通讯连接线接地端靠近主板，接在主板上。

3)用1 根四芯橡套软电缆线(规格参照电源线选配表)将动力线连至各模块接线板 XT1的L1L2L3.N，连接方法如上图所示。

4)65为:LSQWRF65VM/NaB，每台机组包括一个模块:130为:LSQWRF130VM/NaB，每台机组包括两个模块

5) 远程监控有两种控制方案:

◆在PC机上安装格力远程监控软件;

◆格力提供 Modbus 协议，用户根据协议进行二次开发。

说明:虚线框内为远程监控设备部分，显示板数量超过 30 个或通讯线超过 800 米需要增加光电隔离中继器，其中光电隔离中继器、通讯线(使用我司五类双绞线)、转接板为选配件;电脑PC 需用户自备
